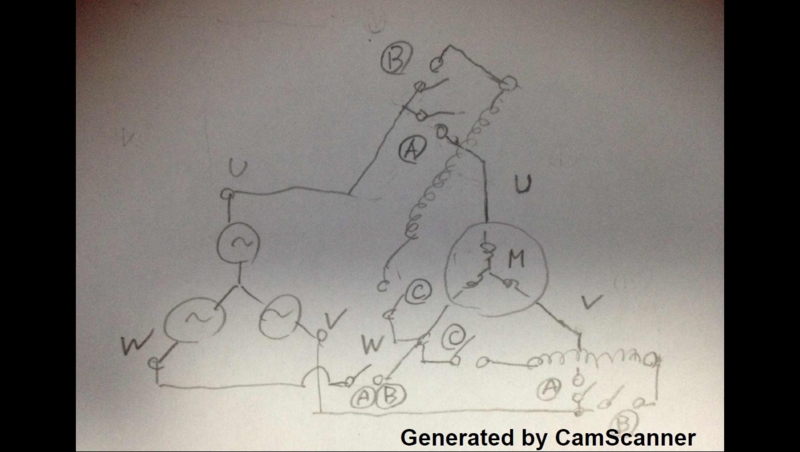

コンドルファ始動方式の電磁接触器シーケンスの問題。
3つの単巻変圧器からなるコンドルファ始動器は出てくるけど、問題のような2つの単巻変圧器でしているのはググっても出てこないので答えを見てみる。
MC-BとMC-Cを入れてU相・V相を低電圧起動にして、その後MC-Cを開いてU相・V相はリアクトル始動になる。その後MC-Aを入れて全電圧にするとのこと。
低電圧起動中の電圧を計算したら、
U'相＝0.475+j0.606[pu]
V'相＝-0.5-j0.52[pu]
W'相＝-0.025+j0.086[pu]で、殆ど零に近い。すごい不平衡な気がするが、始動中のみなのでいいのかな。
